【導讀】自2015年3月英特爾推出至強D系列Soc處理器以來，各行業制造商對該系列芯片的熱情只增不減，作為英特爾中國區ODM核心合作伙伴的杰和科技也不例外。杰和科技在國內率先推出的基于Intel® Xeon-D系列處理器自研的Giada N60E-O系列服務器主板，專門針對溫數據存儲應用打造，適用于溫數據存儲服務器、網關服務器、中小企業存儲、中高端網絡設備等。

下面，讓我們先來看一下這款服務器主板的各項硬指標表現如何。

杰和N60E-O系列服務器主板

（一）主板基本功能解析

杰和N60E-O系列服務器主板采用Mini-ITX板型設計，尺寸170x170mm，可裝在6盤位塔式或12盤位機架式服務器機箱里。該主板采用Intel® Xeon-D系列處理器；主板供電部分，提供1個2x2pin和1個2x12pin的 ATX供電接口，為服務器提供充足的電力供應；散熱方面，提供3個4pin的風扇接口，服務器散熱能力增強。

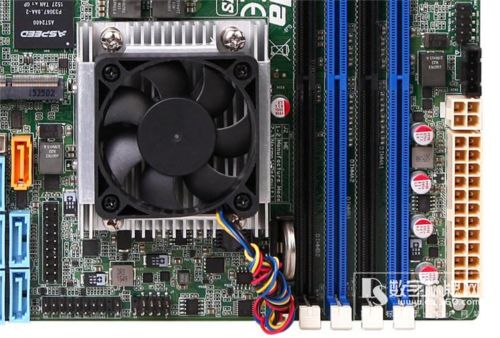

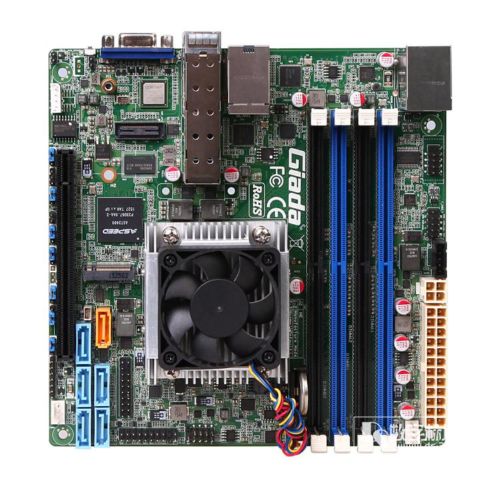

杰和N60E-O正面特寫

內存方面，該主板提供4條DDR4 DIMM內存插槽，最大支持128GB DDR4 ECC RDIMM內存容量；擴展方面，提供1條PCI-E 3.0 x16插槽，提供一個M.2 PCIE 3.0 x4插槽，兼容M Key 2242/2280規格，能夠滿足不同用戶的擴展需求。并且支持英特爾®快速存儲技術和RAID 0、1、5、10等磁盤陣列模式，確保服務器數據的安全。

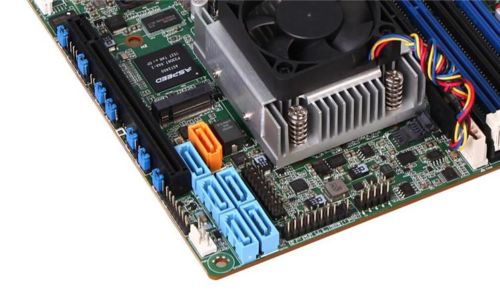

局部細節

磁盤接口部分，該主板帶有6個6Gb/s SATA 3.0接口（其中1個SATA接口支持DOM硬盤）；后I/O部分，提供2個USB 2.0接口，3個USB 3.0接口，1個VGA D-Sub視頻接口；網絡方面，提供2個10Gb/s SFP+萬兆網絡端口，2個千兆RJ45網絡端口，以及1個IPMI 2.0管理端口，配合KVM模塊，能夠提供全年無休的遠程監控與診斷，保障服務器長期穩定高效運行。

SATA、M 2.0接口細節

（二）主板發熱量測試

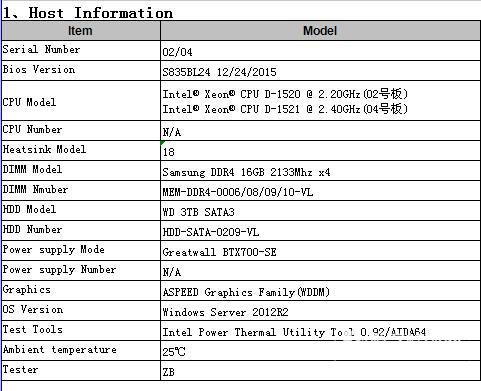

測試平臺主要為Xeon D1520 和 Xeon D1521。在Fluke Ti110 IR Fusion測試設備下進行發熱測試，02號板（Xeon-D 1520）常溫下開啟PTU Loading CPU/Mem/Grahics后運行0.5小時，CPU Loading 100%、Memory Loading 15%。

主板發熱量測試分值

（三）主板CPU性能比較

杰和N60E-O主板可搭載Intel®Xeon-D系列處理器，例如：Intel® Xeon®D-1540（CPU頻率2.0~2.6GHz,8核16線程，TDP 45W）、Intel®Xeon®D-1521（CPU頻率2.4~2.7GHz，4核8線程，TDP 45W）、Intel®pentium®D-1507（CPU頻率1.2GHz，2核4線程，TDP 20W）共3款型號，所有處理器均采用英特爾最先進的14nm工藝制程，較之至強E5 v3和至強E7 v3的22nm制程工藝更為先進。

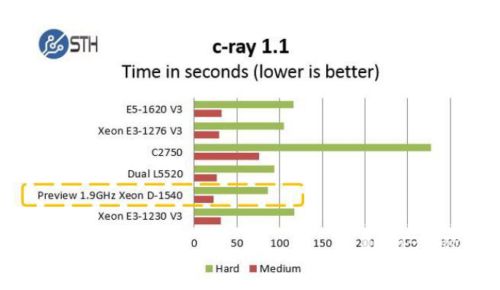

    c-ray是一款有趣的多線程測試軟件，如圖可見最快的兩個系統均為8核心16線程處理器（Dual Xeon L5530和Xeon D-1540）。

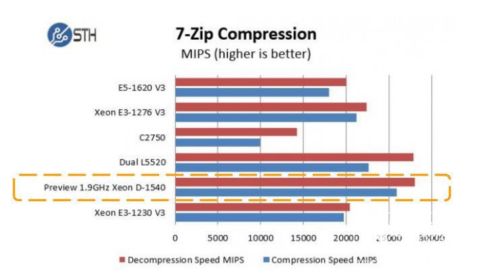

7-Zip壓縮試驗

壓縮試驗，我們使用7-Zip壓縮/解壓縮測試CPU速度。如圖，Xeon D-1540的壓縮/解壓縮速度較之其他更快、更具優勢。

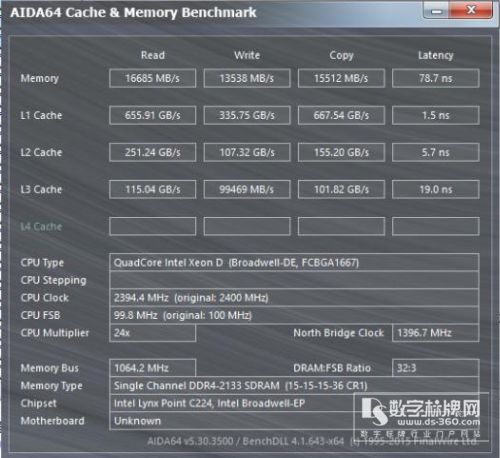

 CPU運算測試成績

AIDA64是一款測試軟硬件系統信息的工具，AIDA64不僅提供了諸如協助超頻，硬件偵錯，壓力測試和傳感器監測等多種功能，而且還可以對處理器，系統內存和磁盤驅動器的性能進行全面評估。

（四）高速M.2接口性能實測

杰和N60E-O系列服務器主板采用杰和超耐久技術，為用戶提供了高速M.2接口，通過全新升級的PCI-E 3.0 x4通道為用戶帶來高達32Gb/s的高速數據帶寬，帶來更高性能的磁盤傳輸體驗。

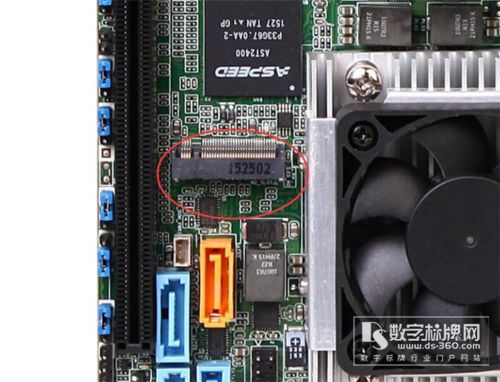

高速M.2接口

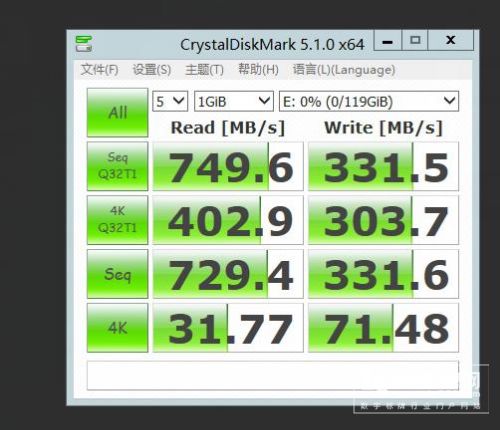

 M.2測評數據（測評環境：Windows Server 2012 R2）

總結

杰和N60E-O系列服務器主板板載英特爾14nm制程的Broadwell-DE架構Xeon-D系列處理器，性能及運算能力介于Atom與E5間，符合目前主流存儲服務器溫數據存儲應用需求，且板載了高速M.2接口，大大降低數據傳輸延遲。
