近來，柔性AMOLED面板受到的關注越來越多。自三星推出Galaxy S edge系列智能手機以來，柔性AMOLED面板出貨量迅速增長�，F階段，大多數柔性AMOLED顯示產品都并非可反復彎折的。其基板采用一層厚的聚酰亞胺（PI）而不是玻璃，但在制造過程中使用玻璃基板作為PI層的載體。頂部使用薄膜封裝（TFE）來保護OLED層而不是玻璃封裝。

IHS在最近的OLED Cost Model報告中提供了柔性AMOLED面板成本分析。

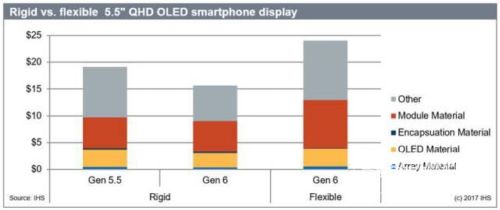

如上圖顯示，5.5”QHD柔性AMOLED面板的生產成本約為$24，比同尺寸同分辨率的剛性面板高25%。

然而需要注意的是，柔性AMOLED面板主要在六代線工廠生產，而大部分商業上可用的剛性AMOLED工廠都是5.5代線，因此25%的成本差距是在六代線的柔性面板和5.5代線的剛性面板的基礎上產生的。如果剛性AMOLED面板也在六代線工廠生產，那么其成本還將下降20%左右。也就是說，如果柔性AMOLED和剛性AMOLED面板都在六代線工廠生產，那么兩者的生產成本差距將遠大于25%。

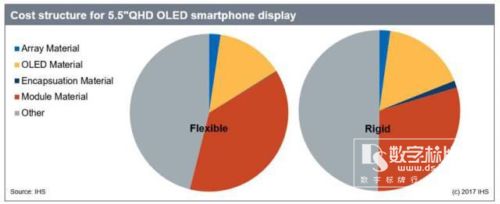

以上為兩者不同的成本結構

柔性和剛性AMOLED面板的原材料主要區別在于基板。柔性面板使用PI層作基板，而剛性面板仍然使用玻璃基板。但是如上圖所示，這并不會對陣列材料成本產生很大的影響。自從Galaxy S Edge系列第一批量產以來，PI材料的價格已經下降了很多。在封裝材料成本中也發現了類似的趨勢。柔性面板中封裝材料的成本份額比剛性面板要低得多。隨著TFE的引入和封裝玻璃逐漸被淘汰，IHS Markit預估柔性AMOLED面板的總材料成本不會增加。

同時，柔性AMOLED面板的模組材料成本部分有顯著增加。柔性AMOLED使用COF(Chip On Film)的驅動芯片結構，這增加了額外的PCB成本。另外，在彎曲表面上的層壓仍然十分困難，這可能導致模組工藝中良率降低。

以上成本估算值不包括觸控及蓋板費用。柔性顯示器的觸控和蓋板成本更高，這又增加了剛性和柔性面板之間的總成本差距。
