分享一LED封裝技術的選擇—

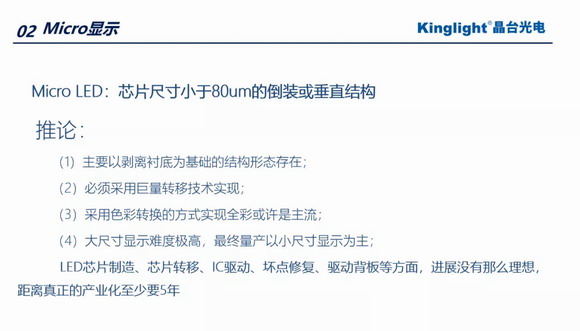

目前業界對于Micro LED顯示的定義并不明確，綜合和Mini LED的對比，可以給出這樣的學術定義——Mini LED為 芯片尺寸為80um-200um的倒裝或垂直結構；而Micro LED為芯片尺寸小于80um的倒裝或垂直結構,主要表現為以剝離襯底為基礎的結構形態存在，并且必須采用巨量轉移技術實現。采用色彩轉換的方式實現全彩是Micro LED主要技術路線，而大尺寸顯示難度極高，最終量產以小尺寸顯示為主。

-演講內容節選-

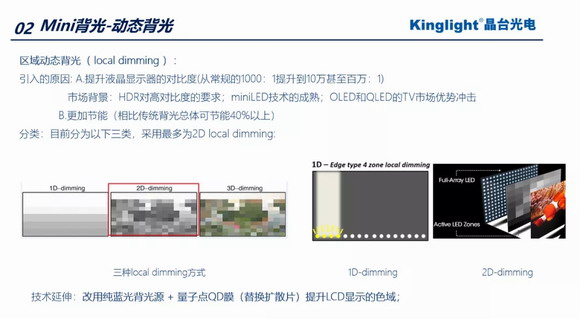

對于在顯示和背光中封裝技術路線的選擇，Mini LED引入區域動態背光，一方面將液晶顯示的對比度從常規的1000：1提升到10萬甚至百萬：1，符合市場對HDR的高對比度要求，也有利于Mini LED沖擊TV市場，另一方面更節能，相比傳統背光總體可節能40%以上。將延伸采用“純藍光背光源 + 量子點QD膜”的背光技術路線，有效提升LCD顯示的色域。

-演講內容節選-

LED顯示的發展從最初的LED戶內戶外顯示到高密、高對比度的小間距LED顯示，繼而到倒裝RGB的Mini LED顯示，最終才到微米級顯示的Micro LED顯示。Micro LED以PCB基板為典型的集成封裝，克服了LED顯示屏常見的顆粒感、容易積灰和不易維護等問題，容易清潔維護、為客戶提供更優越的體驗感。

分享二LED行業邁入萬億級顯示市場—

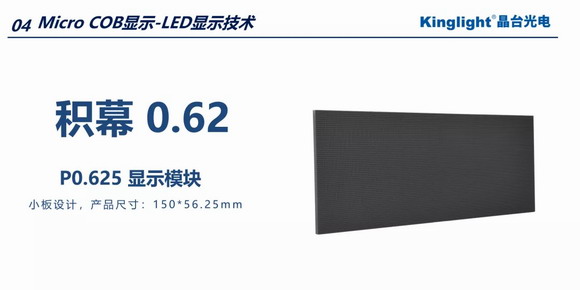

新基建的到來加速了5G+8K的發展，LED顯示屏成為承載信息數據可視化的重要方式，迎來新的機遇，而新興的Micro LED 顯示更是成為搭載萬物互聯時代的主力。基于對行業、市場發展的敏銳度，晶臺率先開展了Micro LED研發工作，并推出了晶臺 Micro COB “積幕”。邵鵬睿博士在會議上大致介紹晶臺 Micro COB“積幕”的特點，具有高對比度、高灰階、寬色域等優勢，不僅比液晶顯示亮度高、視角大、響應快、串擾好、壽命長，還突破液晶110寸尺寸的最大尺寸限制，通過無縫拼接實現超大尺寸，大幅度提升客戶體驗感，并可以適配到新基建數據可視化顯示的多個領域�，F階段晶臺 Micro COB “積幕”已經實現量產，并在今年年初發布了全新 P0.62 Micro COB，標志著LED行業從專業顯示市場真正邁入萬億級大顯示市場。

-演講內容節選-

分享三Micro LED的產業鏈未來—

從產業鏈解讀Micro LED顯示理論上屬于材料成本最優的方案，符合市場趨勢。同時，相較于分立器件小間距屏可靠性低的痛點，Micro LED顯示能夠有效改善，表面防護性也比較好，但是在應用端方面，拼縫技術和平整度有待進一步提高，以便提升用戶體驗感。

-演講內容節選-

演講尾聲，邵鵬�？偨Y道，以COB為典型代表的Micro LED顯示技術在逐漸成熟，也將帶來顯示產業的大變革，但是基于成本高的局限，距離大規模仍有一段時日，現階段應該是精進完善產品，在新基建的機遇下，還要做好產業鏈的分工和對接，為后續的爆發做好準備！
