據韓媒Thelec報道，UBI Research 上周五表示，三星顯示器目前正致力于確保其QNED顯示面板的屏幕均勻性，因為它正在完成開發。

來源：UBI Reseach

UBI Reseach公布了其發現的三星顯示器提交的核心專利，其中展示了 QNED 顯示面板的結構。

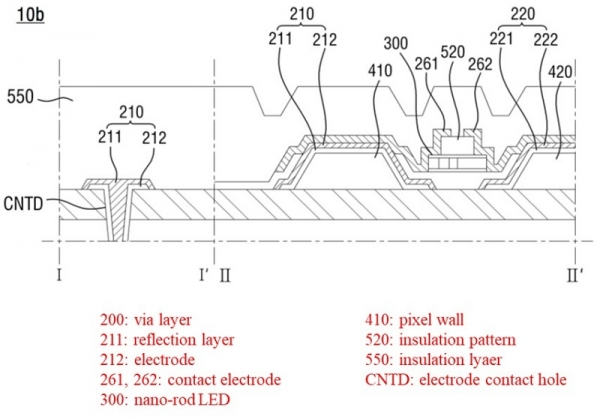

據其稱，QNED 顯示面板堆疊了量子點 (QD) 和濾色器顏色轉換層以及薄膜晶體管 (TFT) 頂部的納米棒 LED。QNED 的 TFT 共享相同的 3T1C，即 3 個晶體管和 1 個電容器，用于大型 OLED 面板。

QNED 與 OLED 的區別在于：雖然 OLED 具有陰極和陽極的電極，電極線位于發光材料的頂部和下方，但 QNED 的像素電極和電極線位于同一平面上。

圖片：UBI Research

QNED 還具有額外的反射電極，以提高光輸出效率。UBI Research 表示，像素電極還充當納米棒 LED 的對準電極。

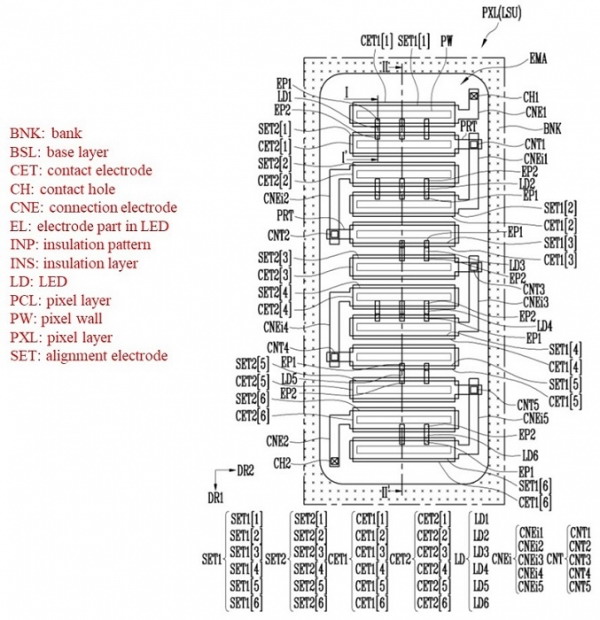

其進一步解釋道，在一個 QNED 像素中，多個像素電極也是串聯的。納米棒 LED 位于這些像素電極之間。這些像素電極也位于由絕緣材料制成的像素壁上。每個像素被bank包圍以分隔區域。

圖片：UBI Research

該研究公司指出，QNED 中引人注目的核心技術是駕駛和傳感技術。

三星顯示器的 QNED 包括校準納米棒 LED 的驅動技術，以及對具有不同數量納米棒 LED 的 LED 進行統一像素控制。

對準電路具有用于每個像素的開關裝置。這些開關設備向像素發送關于對準狀態的信號。像素發送的這些信號決定了納米棒 LED 的排列方式。

圖片：UBI Research

在電路上，有批準這些信號的晶體管和可以檢查納米棒 LED 對齊情況的傳感晶體管。這些傳感晶體管通過分析像素上的電流來檢查納米棒 LED 的數量。

圖片：UBI Research

最終，經過這些處理后，面板為每個像素提供電流，從而使整個屏幕的亮度均勻，即使每個像素上的納米棒led的數量不同，因為發送給每個像素的電流是基于傳感晶體管分析的數據。

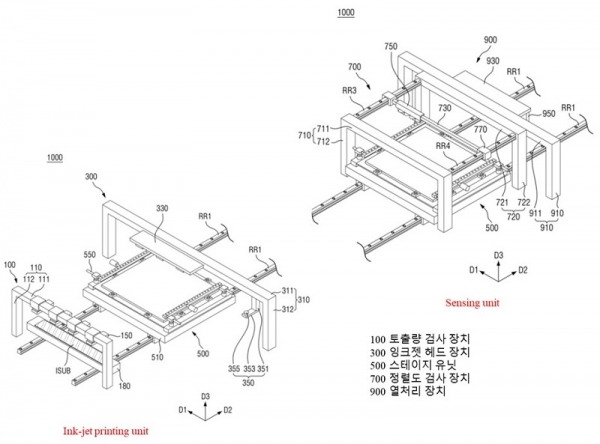

QNED 面板的生產中也使用了傳感技術。在生產過程的噴墨工藝中，這些技術會檢測墨水中納米棒 LED 的數量、溶劑的粘度、噴涂在基板上的納米棒 LED 數量及其排列狀態。

圖片：UBI Research

UBI Research 表示：“三星顯示器之所以將 QNED 作為其大尺寸顯示器業務的一部分，是因為它是唯一能夠產生三星顯示器最大客戶三星電子能夠滿足的圖像質量的顯示器。”

該研究公司補充道，三星電子的電視業務旨在使用 QD 使色域比 OLED 更好，并在高亮的屏幕上使用可以最大限度地提高 HDR 性能、高亮度和出色漸變特性的顯示器。

該公司聲稱，UBI Research 分析的結構“可以證實”QNED 是具有最佳特性的顯示器。
