在顯示行業的認知中，a-Si(顯示行業75%的標準背板)背板不夠穩定，難以驅動AMOLED顯示。友達光電早在2003年就嘗試過，并想出了RGB演示版本，但最終失敗了。此后，更復雜、更昂貴的IGZO和LTPS背板分別成為大型和移動顯示器的標準。

如今，這一現狀已被一家成立3年的初創企業mattrix Technologies的成果所打破。mattrix Technologies是從佛羅里達大學(University of Florida)剝離出來的。據悉，這是目前世界上第一個以 a-Si 作為背板的底發射WOLED顯示器。

這個全彩演示產品中的像素是基于 Mattrix 的 VOLET 技術，這是一種垂直排列的三端器件，結合了驅動 TFT、存儲電容器和 OLED，與當今 AMOLED 顯示器中使用的 TFT 背板設計截然不同.

技術優勢

首先，驅動OLED所采用的背板成本降低，因為該技術使用最便宜的背板工藝技術——a-Si，同時也從根本上降低了補償電路的復雜性。

其次，垂直通道中的電流密度降低了 2-3 倍，擴大了設計空間，從而可以提高壽命，或者可以使顯示器更亮。垂直通道還將電流路徑與柵極-氧化物界面分離，從而減少圖像老化。

另外，發射孔徑也得到了改進。該技術可以使用或建造更便宜的玻璃背板廠，因為現在可以用更便宜的東西代替昂貴的高掩模背板。背板廠的運營支出較少，它允許將較舊的 a-Si 背板廠（從第 4 代到第 10 代）重新用作 OLED 背板廠。

所有類型的OLED面板廠項目的凈現值也大幅提高。這對舊背板產線和新背板產線來說是一個雙贏。任何工廠。該技術非常適合自發光電視技術，并可作為用于移動應用背板LTPO的替代品，因為您可以通過刷新率管理選項獲得較低功耗顯示技術的能力。

“核心技術”涉及多個領域，從專有的納米碳源電極（材料由 JSR 公司提供）到略有不同的驅動方法和 VOLET 結構本身。VOLET 架構的橫截面圖如圖 1 所示。該架構不僅與廣泛的自發光材料（從磷光/溶液 OLED、TADF 到 QD OLED 和 QDEL）完全兼容，而且還有一個關鍵點是它可以在所有顯示配置中使用現有設備和工藝實施：頂部和底部發射；WOLED+CF、RGB FMM 和 RGB IJP。

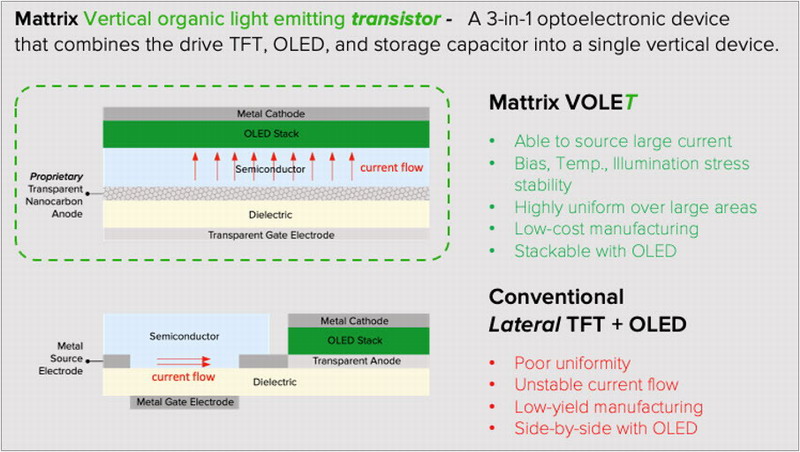

VOLET 架構的橫截面圖

如圖1所示，演示本身是一個4.7英寸的WOLED面板，由matrix在日本合同制造商提供的傳統LCD背板上制造。它的亮度為500 cd/m²，分辨率為85 dpi(電視顯示)。與控制OLED器件相比，面板孔徑比的增加使壽命增加了>250%。

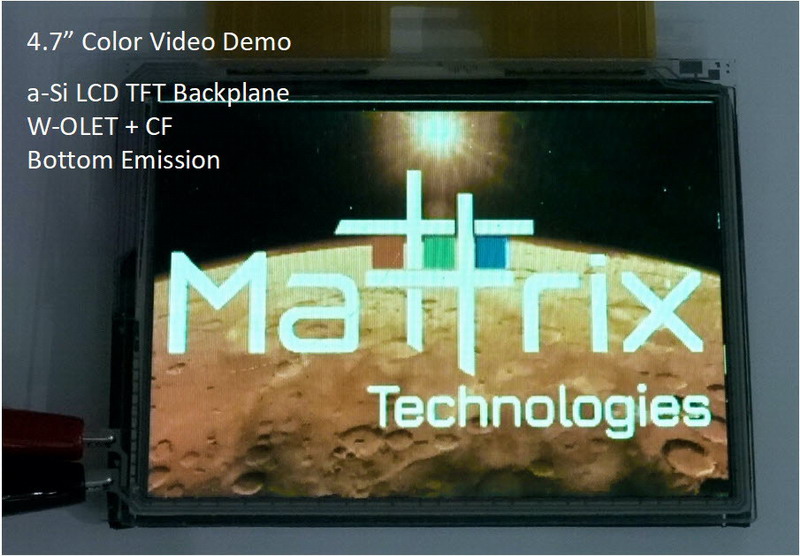

Mattrix的AM-OLED演示圖

值得注意的是，這種質量的演示可以在外包的、完全傳統的小型a- si線上進行，使用的是現成的(相對中等市場、非專利OLED)材料，沒有任何mura校正或像素補償。

VOLET 的發展意義
該技術從根本上簡化了 AMOLED 生產并提高了產品性能。到目前為止，背板良率損失可能占 OLED 總良率挑戰的 40%：就這項將會產生了根本性的差異，因為我們現在預計背板的成品率會像a- si一樣。

在我看來，這項技術使 LTPS 變得不那么重要，也會使 IGZO 變得不那么重要。它允許僅具有基本 a-Si 能力和較舊的背板玻璃產線的公司在 AMOLED 領域展開競爭。它從根本上改變了 AMOLED 新舊工廠的經濟性。

因此，我們期待更多的AMOLED設備、平板電腦和筆記本電腦等價格敏感的It產品做出更快的轉換。如果它被采納，其影響可能會給整個行業帶來翻天覆地的變化。

當然，這將是一個非常有趣的發展，雖然大規模生產可能還需要幾年時間，但作為 OLED 行業的新戰略選擇，我們都應該關注這一點。
