系統簡介

OVERVIEW

系統概述

夢派X.Edge4000 2K分布式云坐席系統，基于音視頻over IP化，視頻壓縮處理技術、網絡技術、可視化技術、集中控制等先進技術的理念進行設計，構建以IP網絡為紐帶，集視頻拼接處理、KVM協作管理、音頻處理、集中控制、光電互備等多種功能，輕松實現大規模的音視頻信號的傳輸、處理和共享。具有分布式、網絡化、可視化、去中心服務器等特點。

產品設計充分考慮了視頻處理中的同步性、實時性、兼容性、呼吸效應、色彩還原度等關鍵性能。最高可達到4K輸入和4K輸出，支持LCD、LED和DLP拼接屏，支持I/O、IR、RS232和RS485對外控制，為各種高清或4K視頻應用場景提供降成本、易布線、可視化控制、分權操作、中控一體的綜合解決方案。

此分布式云坐席系統可廣泛應用于指控中心、監控中心、數據中心、調度中心等場景，無論是一個房間、一棟樓或者是一個園區，實現信號的隨時共享、分發，打破地域限制，構建高效率協作團隊。

X.Edge-1000 2K分布式系統拓撲

應用場景

X.Edge-X4000功能特點

1）分布式架構設計，去中心化構架，可擴展任意數量節點無需服務器和控制節點，全數字化的信號處理及傳輸，信號接入突破地域位置，廠商限制。系統中任意一個輸入節點或者輸出節點故障或斷電，均不影響系統正常工作；

2）★每個節點單元均采用強大性能的H.265/H.264編解碼芯片，保證系統運行的流暢性，端到端延時接近無縫切換。屏間拼接達到完全同步，支持跨平臺的web B/S平臺設計器，可根據項目現場的需求設計出支持麒麟、linux、網信、歐拉系統的PC控制軟件；

3）每個節點具有 ≥2路USB接口，用于與電腦連接,不增加額外硬件，僅僅通過軟件授權可實現KVM功能；

4）分布式節點音視頻輸入輸出一體化設計，輸入輸出同時使用不影響信號傳輸，通過網絡便可實現音頻，視頻，網絡中控等功能；

5）★輸出節點支持輸出分辨率自定義，輸入節點最高支持2K@60HZ，到最高分辨率2K@60Hz（1920X1080）；

6) ★支持單屏開4窗，疊加，漫游，自由拼接，網格吸附功能，及多組幕墻設置和保存,并且保證每個窗口支持不低于1080P（1920X1080@60HZ）的分辨率，幀率輸入節點和輸出節點均為60幀圖像畫質。如輸入分辨率為2K，最大支持16行30列拼接。如輸入分辨率是4K，則最大支持32行60列拼接；

7) ★支持遠程KVM功能，可通過坐席鼠標鍵盤對遠端信號源主機進行控制，支持鼠標跨屏功能，坐席可快速在多臺顯示設備間滑動一人多機管理，并支持多級權限分配，權限范圍可由客戶任意定制權限功能；

8）★具有OSD菜單，支持本地坐席操作人員通過嵌入式坐席的OSD菜單進行本地信號的的接管，分享，推送，調用等功能，支持但單顯示器4畫面管控，支持向大屏推送開窗，實現坐席管理和協作 ；

9）支持DID、LCD，LED拼接，支持多幕墻創建，控制，管理。整體顯示布局可保存和調用，支持多場景的保存與調用，可將場景布局保存至系統中，實現快速無縫切換；

10）信號源預覽功能，控制軟件可對信號畫面進行實時預覽，詳細權限劃分控制，支持多用戶分組分級分權控制；

11）★支持大屏拼接、漫游、縮放，多圖層疊加顯示，單屏或者全幕墻支持4路主碼流視頻信號圖層疊加，開窗漫游,支持自定義窗口布局；

12）分布式節點支持音頻，視頻，控制的雙向交互能力。具有高精度的拼接同步幀技術，保證整套大屏顯示的一致性，降低畫面閃縮，極大的提升觀看感受；

13） ★支持配備IPC轉發盒子轉發主流IPC攝像頭（�？担�大華，宇視，天地偉業，天視通等），支持Onvif/GB28181-2011協議，每個網絡攝像機轉發盒子最高支持8路主碼流和8路次碼流，或者同時支持16路次碼流的視頻流并發。支持級聯，可以實現大規模網絡攝像機并發用輸入節點解碼IPC上墻；

14）★支持多種網絡流媒體設備與第三方主流安防平臺對接顯示，支持對網絡攝像機進行云臺控制。實現平臺統一化，簡單化；

15）★支持輸入信號編碼矢量標注功能，支持預案（場景）保存，標注名稱和調用，支持自動輪詢編輯和調用；

16）★支持字幕功能，無需字幕機即可投放歡迎詞，支持高清底圖投射；

17）★支持無論是一個房間、一棟樓或者是一個園區，實現信號的隨時共享、分發，打破地域限制，可以通過公有云服務器或者是有云服務器的部署，實現廣域網跨區域輸入電腦和KVM互聯互通，構建城市級高效率綜合調度指揮協作系統。

18）★支持移動端平板電腦接管輸入節點電腦的信號和KVM，通過平板電腦的虛擬鼠標控制輸入節點的鍵盤和鼠標，并且可以在平板電腦上對輸入節點的內容進行重點標注，截屏保存，控制視頻播放進度，翻閱PPT等。

19）★支持多平臺實時多路回顯預監可視化操作、多終端同步操作、操作軟件可運行于平板電腦(Windows/Android等)、不同分辨率(模擬/標清/高清)，多平臺下配置不依賴服務器情況下可自動同步狀態；

20）★復雜的網絡環境為了保障信號流暢和圖像質量，高清單路帶寬3M-20M隨意調節。支持TCP/IP傳輸，滿足會議高清視頻要求和指揮中心信號高質量要求；

21）★每個節點 具有多路高清視頻接口， 鳳凰頭音頻輸入輸出接口，節點具有雙向Rs232、Rs485接口，可支持第三方中控實現環境控制；

22）★ 每個節點自帶高清液晶顯示，實時顯示IP地址以及各節點的工作狀態；

23）通過設置定時操作，自動開窗口切換畫面，無需人工干預；系統場景能提供一鍵恢復功能；節點設備具備可編程存儲能力，可在斷電重啟后自動恢復系統到斷電前狀態；

24）節點支持DC直流和自帶POE供電兩種方式；只需要鋪設一根網線相連，便可實現音頻，視頻，網絡中控等。

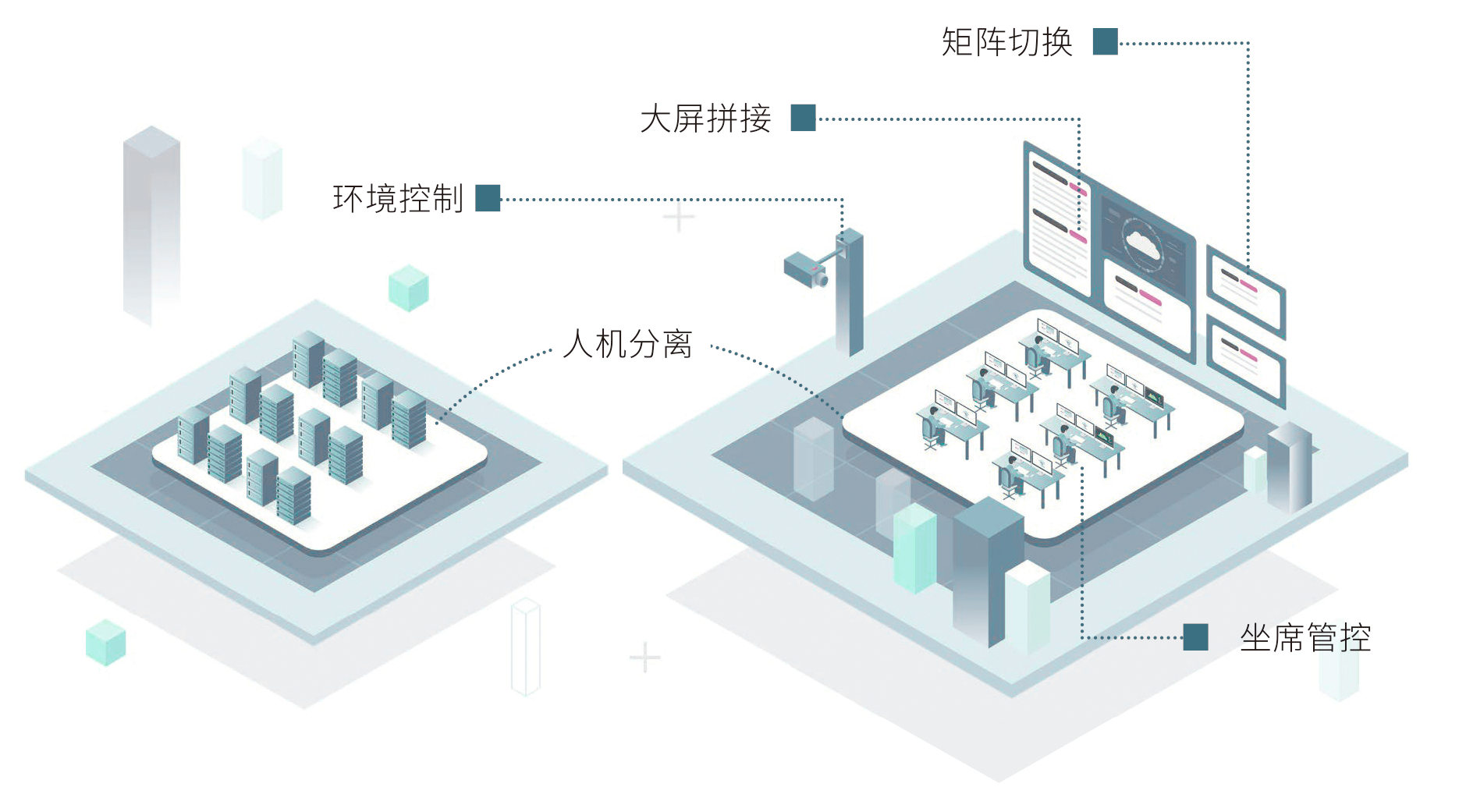

人機分離，舒適環境

分布式系統

人機分離，統一維護

信號源設備在機房統一管理，形成資源池，保障信息安全，便于排查維護；辦公區設備簡化，減少散熱、降低噪音，優化操作人員的工作環境。

傳統系統

設備分散管理，人機間靈活度差

信號源設備由個人管理，信息安全性及共享性較差；設備故障時需至辦公區排查，影響正常辦公秩序。

責權分明，清晰部署

分布式系統

多人分區分權，靈活分配

一套系統，統一管理，管理員為用戶配置專屬操作權限，發生人員變更或權限變更時，簡單的軟件配置即可完成權限調整，快速投入工作狀態。

傳統系統

人機依賴性強，權限變更繁瑣

系統不具備整體上的權限管理，當人員或設備權限發生變動時，需要較復雜的調整過程，影響正常工作進度。

信息交互，多方協作

分布式系統

信息交互網，快速響應，多人協作

整個系統中的信號在操作人員間共享，快速完成權限內信息調取、推送、上屏等操作，形成信息交互網，提升工作效率。

傳統系統

信號共享困難，協作不便

操作人員無法直接獲取遠端設備信息，需通過外部設備，或多級信息中轉來完成信息交互，操作復雜且容易誤操作，降低工作效率。

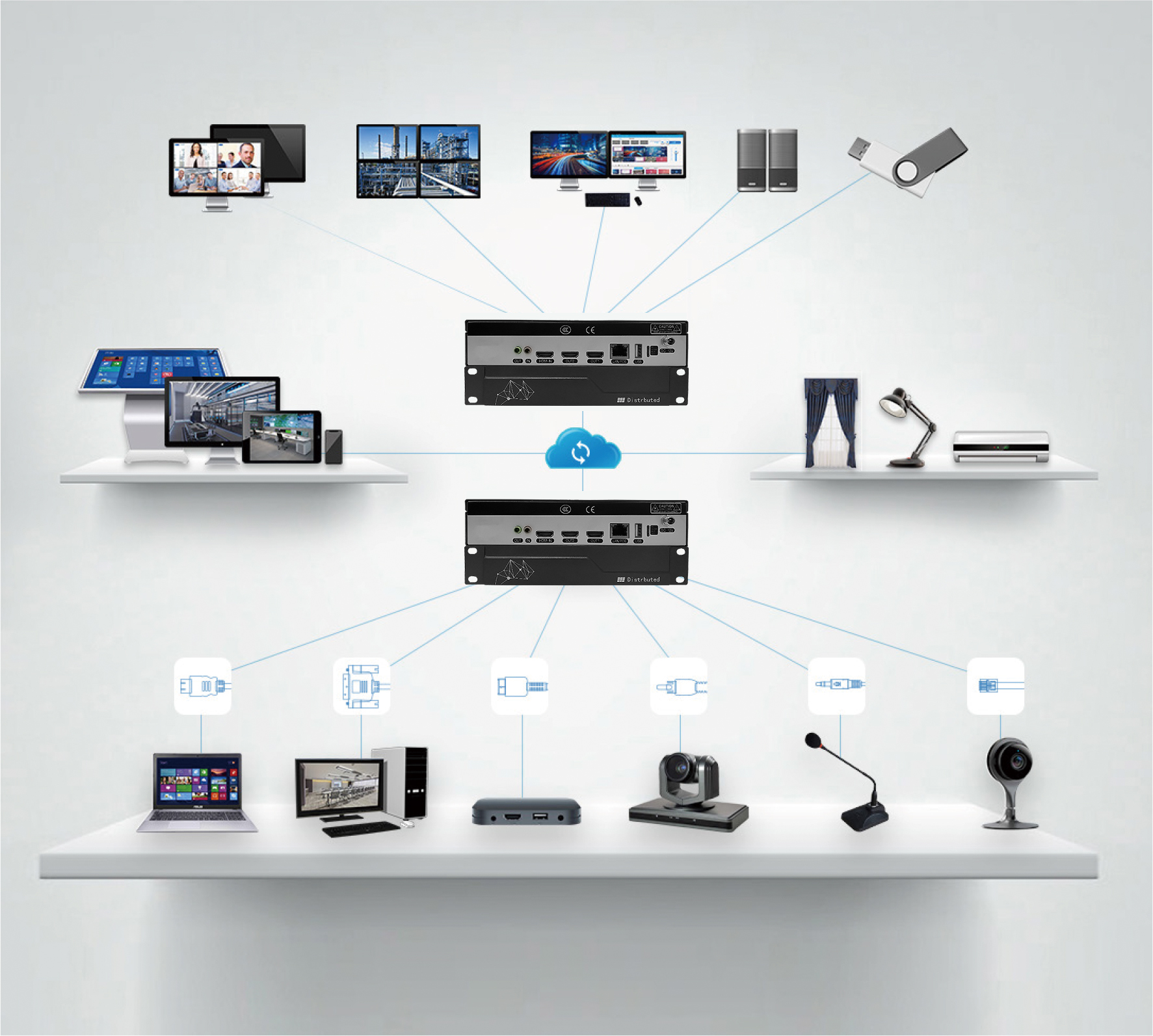

資源整合

統一接口廣泛兼容

X.Edge-X1000分布式系統可兼容不同接口類型、不同分辨率的音視頻設備以及周邊環境設備，滿足各種現場的應用需求�；�于網絡信號傳輸，統一接口類型，多路信道復用，便于音視頻信號傳輸，簡化布線實施。

音視頻傳輸，彈性建

X.Edge-X1000分布系統，采用智能H.265壓縮算法，使得音視頻信號超低延時傳輸和信號共享組成一套系統可完成大規模項目建設。

資源統一管理

系統信號源集中放置在機房，形成資源池統一管理，便捷實現大屏拼接、矩陣切換、坐席管控、環境控制等功能。

智能H.265編碼算法

采用智能的H.265視頻壓縮算法，根據畫面特性不同，采用不同的壓縮算法以得到最好的視覺體驗。

集中拼接單元

可以用網線網線電口或者光口接入集中拼接單元，滿足用戶的對網絡部署的靈活要求。

大屏拼接

本地信號及機房信號直接上屏顯示，實現拼接、跨屏、疊加、漫游等顯示效果，采用獨有全網同步技術，確保高分畫面清晰同步顯示。

矩陣切換

本地信號及機房信號矩陣化切換上屏，豐富的信號切換模式，無論是一塊屏幕，還是數百上千塊屏幕，都可一鍵完成信號切換和共享。

超大規模

無論是一棟樓，還是一個園區，都可以用一套系統搭建，完成海量信號的互聯互通和統一控制。

靈活擴容

信號源或屏幕增加時，只需添加節點，對原有系統無任何影響，簡單配置即可快速投入使用。

坐席管控

操作員在多屏工作區，通過單套鍵鼠的可視化OSD操作，實現對多信號的靈活訪問和便捷操作。

環境控制

可對燈光、窗簾、電源、攝像頭云臺等環境設備進行統一控制，實現電子化、智能化管理。

高效辦公

一人多屏，一屏多機

每個操作員的桌面可放置多臺顯示屏，每臺顯示屏上可以顯示權限內任意信號源，操作員通過一套鼠標、鍵盤在眾多信號中進行靈活選取及自主操控。

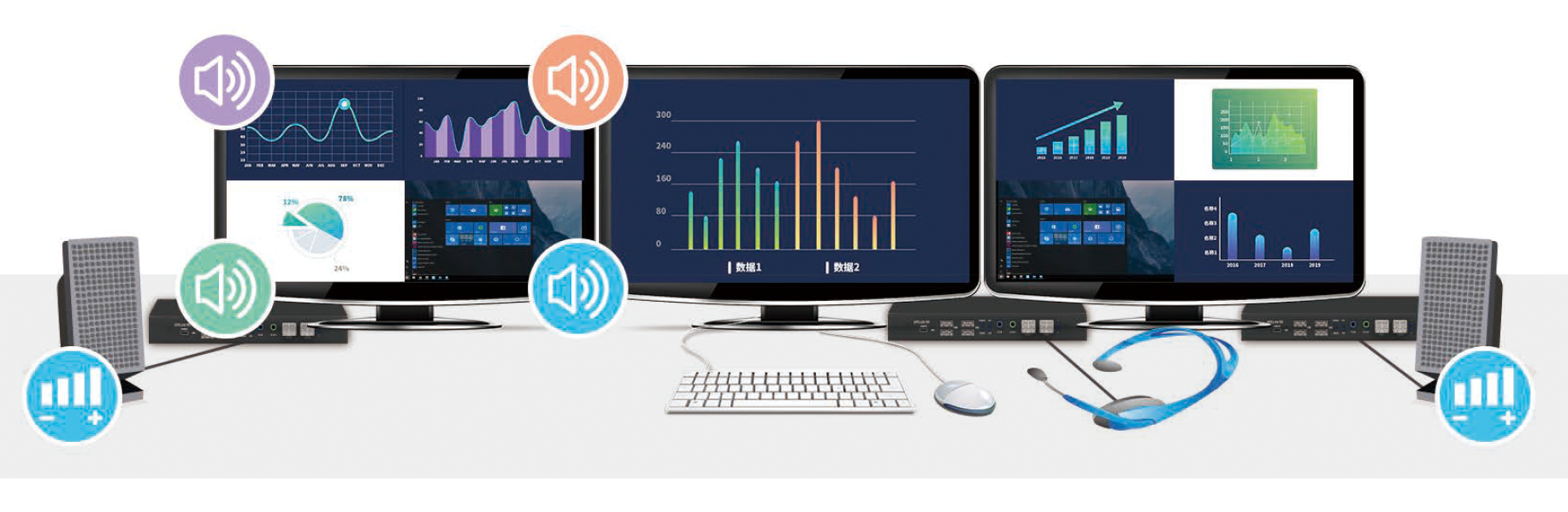

音頻自主調節

操作員在坐席席位即可連接音頻耳機或者音響，實現音頻播放。

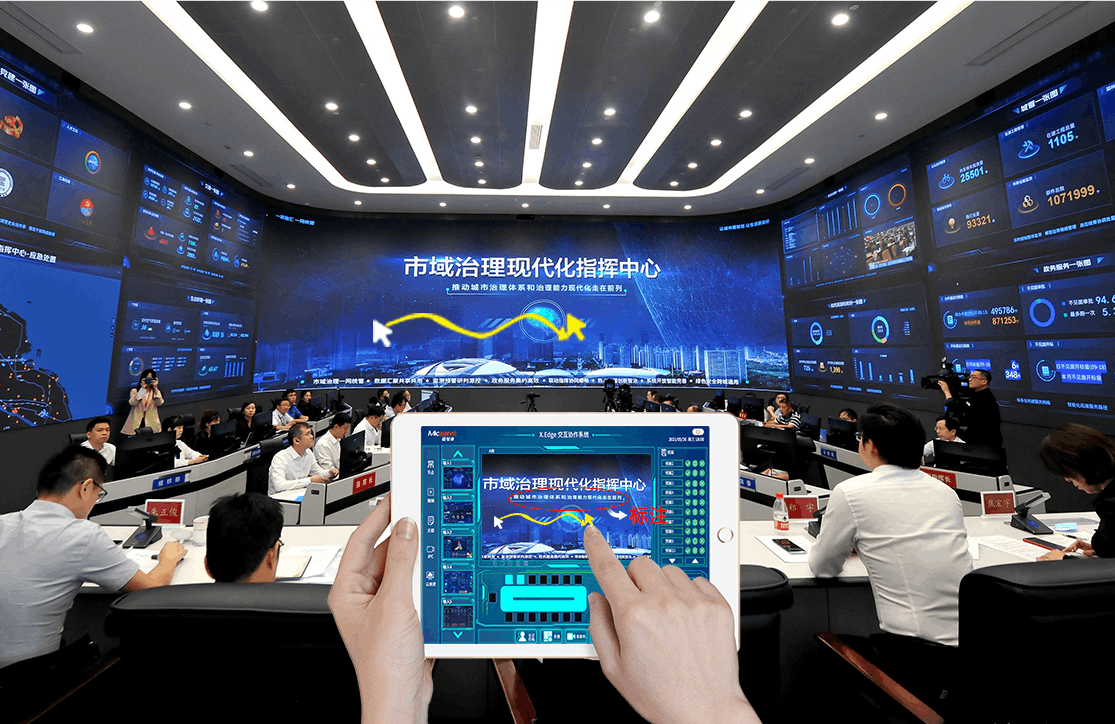

平板虛擬鍵鼠透傳KVM

移動端平板電腦接管輸入節點電腦的信號和KVM，通過平板電腦的虛擬鼠標控制輸入節點的鍵盤和鼠標，并且可以在平板電腦上對輸入節點的內容進行重點標注，截屏保存，控制視頻播放進度，翻閱PPT等。

AI語音識別

支持AI識別語音語義自定義控制常用顯控的操作，極大的方便了用戶的使用體驗。

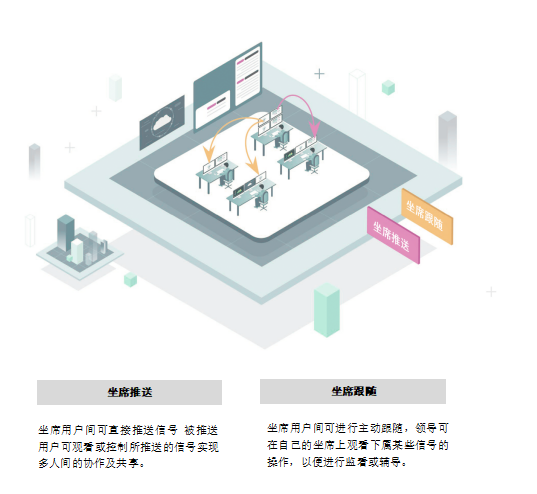

坐席互動

通過坐席推送/坐席跟隨等坐席協作方式，促進操作員的高效工作。

大屏互動

操作員在席位上即可將信號推送到拼接大屏或海量矩陣屏幕，無需其他配置軟件，提高工作效率。

管控運營

逐級匯聚，分級共享

對不同部門或地域的音視頻信號進行分級管理，平級分控、上級總控，逐級匯聚為全音視頻資源池，靈活調用和管理。

流動坐席

操作人員使用專屬用戶名、密碼登錄系統，權限和設置跟隨用戶賬號，可在系統內任意坐席靈活登錄，增強坐席人員的機動性和靈活性。

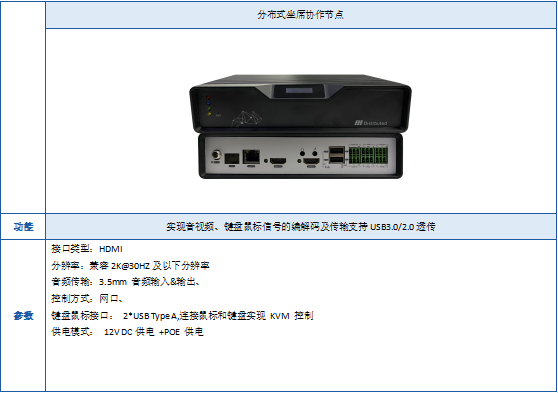

系統組成

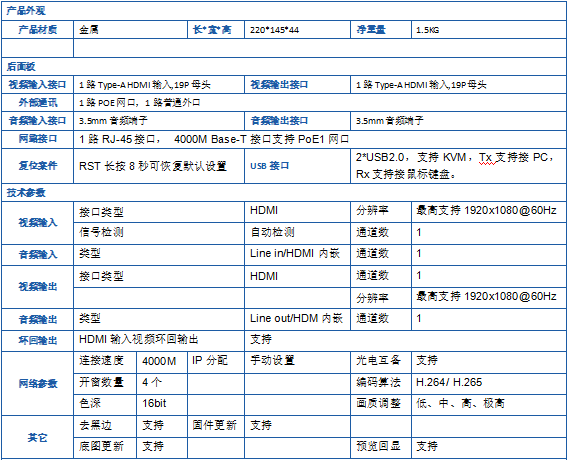

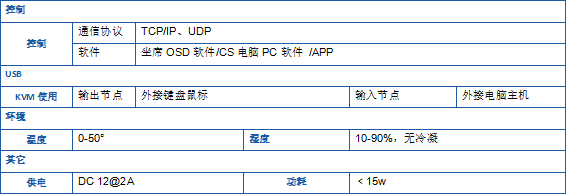

X.Edge-X4000產品規格

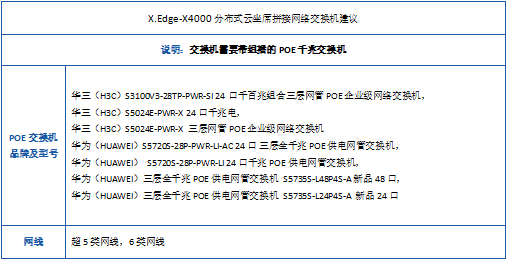

X.Edge-X4000網絡要求建議
