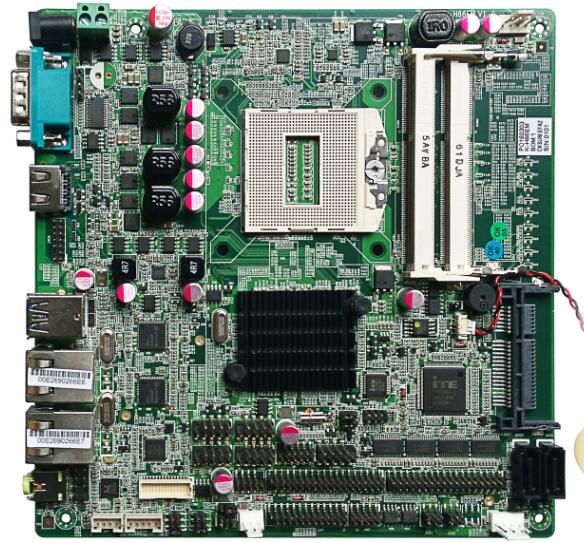

康士達K-H86EM是基于Intel Haswell平臺的主板，采用HM86芯片組，支持Intel PGA946接口筆記本CPU。 標準ITX架構，尺寸170*170mm；配備2條DDR3 SO-DIMM插槽，支持內存雙通道，最大容量16GB；擁有流暢的4K高清解碼能力，完美的3D娛樂體驗，板載HDMI 、VGA、雙通道LVDS顯示接口，支持任意雙屏顯示；板載Line-out，1組前置音頻插針，以及1組2W功放喇叭接口；集成2個標準的SATA3.0硬盤接口，1個MSATA SSD接口（Mini-PCIE slot），1個CFast卡接口，給您帶來快速，穩定的數據存儲；集成2 個Intel 千兆網卡；集成10個USB(2個USB Port，4組USB插針)，支持Power USB輸出；1個標準的Mini-PCIE接口，支持WIFI/4G；集成1個PS2插針和10個COM 插針，1個預留8路可編程輸入輸出GPIO插針，1個LPT打印口插針；采用12v~24v 寬壓直流供電。 主板規格 主要規格 | CPU | Intel 全系列PGA946接口的CPU | 芯片組 | Intel HM86（Haswell 平臺） | 內存 | 雙條DDR內存，支持雙通道 | 容量最大16GB | Bios | SPI AMI EFI bios | 支持ACPI2.0B, APM1.2, DIM2.0, SMBIOS2.5 | 視頻 | 芯片 | Intel HD Video（CPU不同，顯卡性能不同） | 接口 | 1個HDMI Port | 1個VGA 插針 | 1個雙通道24位LVDS 插座 | 網絡 | 芯片 | Intel 211AT | 速率 | 10/100/1000Mbps 自適應 | 接口 | 2個RJ45 | Audio | 芯片 | Realtek HD ALC282 | 接口 | 1個line-out | 1個前置音頻插針（Line-out和MIC），1個2w功放喇叭插針（左、右） | USB | 速率 | USB3.0 5Gb/s 和USB2.0 480Mb/s | 接口和插針 | 2個USB Port，4個前置USB插針，（2*USB3.0，8*USB2.0） | 存儲 | SATA | 2個標準的SATA3.0 接口 | 1個mSATA卡槽，1個CFast卡槽 | IO | 芯片 | ITE8786+ITE8768 | COM | 1個標準DB9座子；1組標準RS232插針；2個1拖4 COM插針（標準232）；2組RS422/485插針 | PS/2 | 1個PS/2鍵鼠擴展插針 | 其它 | PCIe | 1個標準的Mini-PCIE插槽，支持WIFI/Bluetooth/4G； | GPIO | 1個8路GPIO | 電源接口 | 1個DC-Jack，1個1*2pin接線端子；直流12~24v輸入 | PCB | 規格 | 170*170*22mm，6layer 綠色 | 操作系統 | Windows | WIN7/WIN8 | 其它 | Unix/Linux | 工作環境 | 溫度 | -20~60℃ | 濕度 | 5~95%RH |
|
