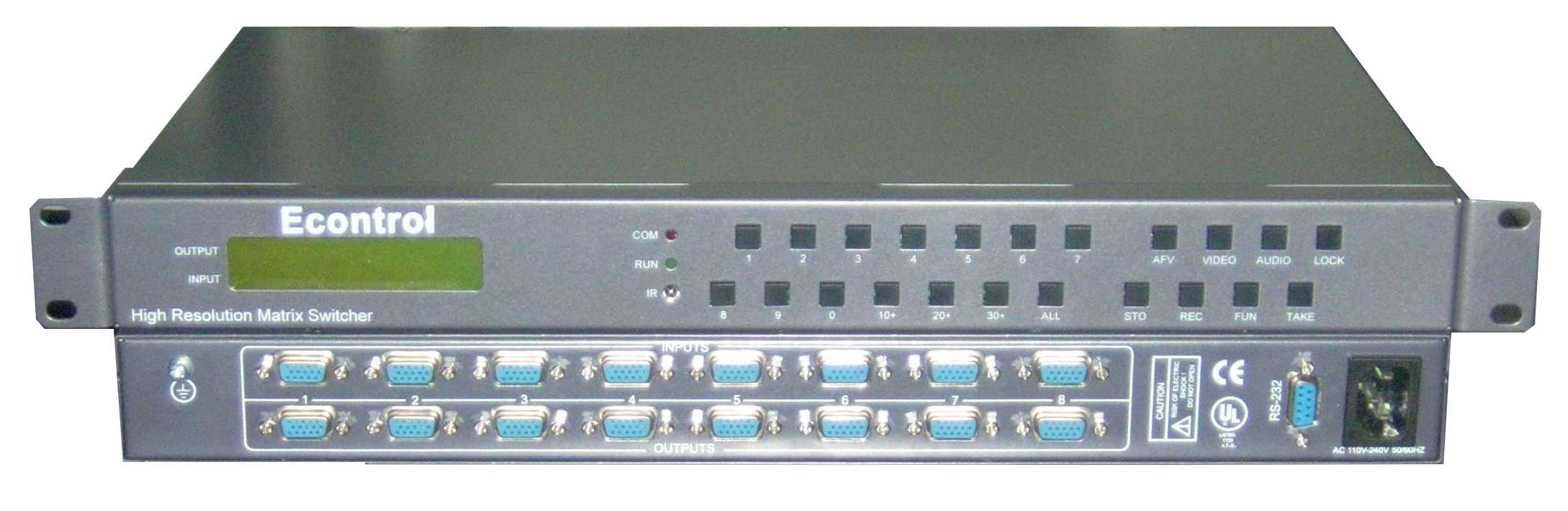

VGA系列矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。
基本功能
超寬帶技術設計，400M（－3dB）的滿載VGA視頻帶寬
采用數字同步識別處理（DSIP）技術
采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
可機架安裝的標準機箱
多組全局預置，掉電自動保存
技術指標
視頻
路由： 4 x 2 至 16x 16 矩陣切換器
帶寬： 400M（－3dB），滿載
串擾： －50dB@10Mhz
視頻輸入
信號類型： RGBHV、RGsB、復合視頻、S－視頻、分量視頻
連接器： 15針HD插座
阻抗： 75歐
同步信號電平： 1.0V ? 5.0Vp-p,標稱值4V
視頻輸出
信號類型： RGBHV、RGsB、復合視頻、S－視頻、分量視頻
連接器： 15針HD插座
阻抗： 75歐
控制
串口控制： RS-232 或 RS-422
控制協議： 9600波特，8位，1個停止位，無奇偶校驗
連接器： 9針D形插座
程序控制： Econtrol用于Windows環境的控制程序； Econtrol簡化指令集
物理指標
電源： 220VAC ? 240 VAC , 50 / 60 Hz
功率： 100 W
機架安裝： 標準U
尺寸： 48cm x 30cm x (8?44) cm
重量： 5.5 ? 15 kg
防震等級： 紙箱中ISTA / NSTA 1A
平均故障間隔時間（MTBF）： 30000小時
常用型號：
VGA0404 4路VGA信號輸入,4路VGA信號輸出,
VGAA0404 4路VGA信號輸入,4路VGA信號輸出,帶音頻
VGA0802 8路VGA信號輸入,2路VGA信號輸出,
VGAA0802 8路VGA信號輸入,2路VGA信號輸出,帶音頻
VGA0804 8路VGA信號輸入,4路VGA信號輸出,
VGAA0804 8路VGA信號輸入,4路VGA信號輸出,帶音頻
VGA0808 8路VGA信號輸入,8路VGA信號輸出,
VGAA0808 8路VGA信號輸入,8路VGA信號輸出,帶音頻
VGA1604 16路VGA信號輸入,4路VGA信號輸出,
VGAA1604 16路VGA信號輸入,4路VGA信號輸出,帶音頻
VGA1608 16路VGA信號輸入,8路VGA信號輸出,
VGAA1608 16路VGA信號輸入,8路VGA信號輸出,帶音頻
VGA1616 16路VGA信號輸入,16路VGA信號輸出,
VGAA1616 16路VGA信號輸入,16路VGA信號輸出,帶音頻
|
