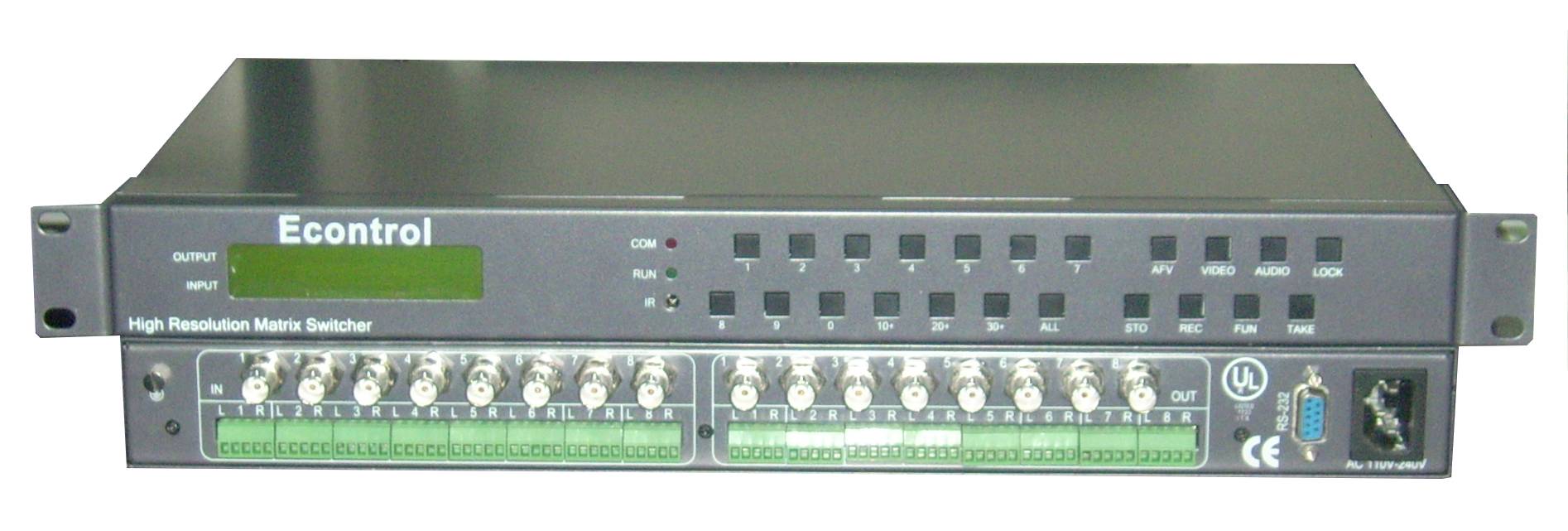

AV系列矩陣切換器是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。
基本功能
兼容復合視頻、S－視頻、分量視頻、HDTV
寬帶技術設計，150M（－3dB）的滿載視頻帶寬
采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
可機架安裝的標準機箱
多組全局預置，掉電自動保存
技術指標
音頻
路由： 4 x 4 至 128 x 128 立體聲音頻矩陣切換器
增益： 非平衡音頻0 dB
頻率響應： 20Hz ? 20 KHz , ±0.05 dB
信噪比： （S/N） 最大輸出下> 90 dB
通道隔離度： 大于80 dB @ 1KHz
音頻輸入
信號類型： 4至 128路平衡立體聲
連接器： RCA
阻抗： 大于10K 歐
最大電平： 在1% 總諧波失真條件下大于+20 dBu
音頻輸出
信號類型： 4至 128路平衡立體聲
連接器： RCA
阻抗： 50歐
最大電平： （高阻） 大于 +21 dBu
最大電平： （600歐） 大于+15 dBm
視頻
路由： 4 x 4 至 128 x 128 矩陣切換器
帶寬： 150M（－3dB），滿載
串擾： －50dB@5 Mhz
視頻輸入
信號類型： 復合視頻、S－視頻、分量視頻、HDTV
連接器： BNC插座
阻抗： 75歐
視頻輸出
信號類型： 復合視頻、S－視頻、分量視頻、HDTV
連接器： BNC插座
阻抗 ：75歐
切換類型： 場消隱期間切換
控制
串口控制： RS-232 或 RS-422
控制協議： 9600波特，8位，1個停止位，無奇偶校驗
連接器： 9針D形插座
程序控制： Econtrol 用于Windows環境的控制程序； Econtrol簡化指令集
物理指標
電源： 220VAC ? 240 VAC , 50 / 60 Hz
功率： 100 W
機架安裝： 標準U
尺寸： 48cm x 30cm x (8?44) cm
重量： 5.5 ? 15 kg
防震等級： 紙箱中ISTA / NSTA 1A
平均故障間隔時間（MTBF）： 30000小時
常用型號：
AV0402 4路音視頻信號輸入,2路音視頻信號輸出；
AV0404 4路音視頻信號輸入,4路音視頻信號輸出；
AV0802 8路音視頻信號輸入,2路音視頻信號輸出；
AV0804 8路音視頻信號輸入,4路音視頻信號輸出；
AV0808 8路音視頻信號輸入,8路音視頻信號輸出；
AV1604 16路音視頻信號輸入,4路音視頻信號輸出；
AV1608 16路音視頻信號輸入,8路音視頻信號輸出；
AV1616 16路音視頻信號輸入,16路音視頻信號輸出；
AV3208 32路音視頻信號輸入,8路音視頻信號輸出；
AV3216 32路音視頻信號輸入,16路音視頻信號輸出；
AV3232 32路音視頻信號輸入,32路音視頻信號輸出；
AV4816 48路音視頻信號輸入,16路音視頻信號輸出；
AV4832 48路音視頻信號輸入,32路音視頻信號輸出；
AV4848 48路音視頻信號輸入,48路音視頻信號輸出；
AV6416 64路音視頻信號輸入,16路音視頻信號輸出；
AV6432 64路音視頻信號輸入,32路音視頻信號輸出；
AV6464 64路音視頻信號輸入,64路音視頻信號輸出；
|
